Абразивно-отрезные станки производства SITEK
Абразивно-отрезное станочное оборудование используют для поперечной резки металла, а именно: труб, арматуры, металлопроката и аналогичных изделий. Благодаря кругам разных размеров, можно проводить резку заготовок разных профилей, за счет чего такое оборудование считается универсальным. Его работа строится следующим образом:
● абразивный круг режет заготовку из металла, которую располагают поперечно и под необходимым углом от 0 до 45 градусов;
● комбинированные тиски удерживают изделие;
● шпиндельные головки вращаются в это время направо и налево на большой скорости.
Такая технология обеспечивает эффективное разрезание металла и высокую износостойкость оборудования. Также станок оснащен защитными кожухами, благодаря которым пыль и другие мелкие частицы не попадают в детали и не мешают оператору выполнять работу.
Как выбрать подходящее отрезное станочное оборудование?
В компании SITEK вы купите абразивно-отрезные станки с ЧПУ, которые можно использовать для разных видов деятельности. Чтобы окончательно определиться с выбором, вы можете:
● сравнить по характеристикам несколько аналогичных станков в соответствующей вкладке на нашем сайте;
● обратиться за помощью к сотрудникам компании, которые расскажут о сроках производства, технологических особенностях и помогут подобрать подходящее под специфику вашей работы оборудование.
Первое, на что стоит обратить внимание при выборе: параметры рабочего диска и мощность потребления электричества. Также учитывайте тип заготовок, которые планируете обрабатывать при помощи станка, эффективность разрезания и методы резки.
Отрезные станки с ЧПУ производства компании SITEK в Москве
Инженеры компании работали с оборудованием ведущих производителей GATOR, MAUS, SilverCut, GMBH. Для проектирования и изготовления собственного
российского оборудования мы взяли все лучшее от мировых изготовителей, устранили недостатки и запустили собственную линейку станков:
1. Для отрезки литья и проб для металлографии: ASM500-30L, ASM500-30LA.
2. Без автоматизации: ASM400-15L, ASM250-3L.
3. Для резки на мерные заготовки: ASM400-45SH.
4. С электромеханическим приводом: ASM500-30LE.
Сегодня в промышленности используют сложные металлоконструкции из разных материалов, благодаря чему абразивно-отрезной станок стал преимущественным и универсальным способом обработки. На таком оборудовании вы можете формировать изделия с хорошей точностью выполнения заданных параметров и конфигураций.
Разработаем и рассчитаем коммерческое предложение в течение недели
К КП приложим детальную планировку и поясняющее видео. Хотите получить бесплатную консультацию или оформить заказ? Звоните по номерам телефонов или оставляйте запрос на сайте. Обработаем заявку в течение 10 минут и перезвоним
01 Абразивно-отрезные станки для отрезки литья

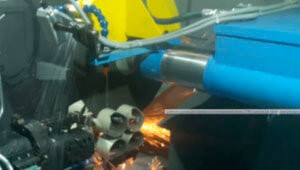

Добавить в мой файлДля резки литья по выплавляемым моделям используются полуавтоматические абразивно-отрезные станки ASM500-30L и ASM500-30LA. Помимо этого, такое оборудование предназначено для отрезки литников и прибылей, а станок ASM500-30L может использоваться для подготовки образцов и проб для металлографического анализа.
Технические особенности абразивно-отрезных станков SITEK для резки литья
-
1
Увеличение производительности отрезки заготовок за счет использования автоматического цикла;
Нет необходимости в переустановке заготовки, поворот осуществляется с пульта управления;
Возможность зажима блока отливок за литейную чашу (конус);
-
2
Наличие ограждения зоны резания исключает вероятность травмирования оператора в процессе обработки;
Г-образная конструкция двери позволяет загружать заготовки краном сверху;
Наличие системы СОЖ позволяет увеличить ресурс работы абразивного круга и уменьшить влияние температурных факторов на структуру материала;
-
3
Система контроля износа абразивного круга заблаговременно подаст сигнал о невозможности отрезки заготовки.
Лазерная указка позволит точно выставить абразивный круг относительно заготовки и исключить возможность повреждение деталей;
Педаль зажима/разжима заготовки позволяет удобно осуществлять установку и снятие заготовок;
| Модель станка | Количество осей | Ход круга по оси Y, мм | Ход круга по оси Z, мм | Ход круга по оси X, мм | Рабочая скорость, м/с | Габариты стола, мм |
|---|---|---|---|---|---|---|
| Абразивно-отрезной станок Абразивно-отрезной станок ASM500-30LA | 5 | 450 | 450 | 500 | 75 | 600 х 700 |
| Абразивно-отрезной станок Абразивно-отрезной станок ASM500-30L | 3 | 450 | 450 | 500 | 75 |
02 Абразивно-отрезные станки для нарезания мерных заготовок
Добавить в мой файлСтанок ASM400-45SH служит для нарезания мерных заготовок в автоматическом, полуавтоматическом и ручном режимах. Автоматический режим подразумевает ввод оператором с пульта управления всех необходимых параметров и станок работает полностью автономно.
В случае с полуавтоматическим режимом, станок режет всё сам, но заготовка в зону обработки подаётся оператором вручную. Как осуществляется обработка в ручном режиме – понятно из названия. Оператор сам и подаёт пруток в зону резания, и выставляет размер, и режет, и убирает получившиеся заготовки.
Режимы управления абразивно-отрезным станком ASM400-45SH
-
Автоматический
Оператор на пульте управления задает шаг подачи заготовки и количество резов.
Система сама обеспечивает работу всех механизмов станка: сброс заготовки с накопителя, определение её длины, выставление заготовки в нулевую точку, перемещение заготовки в зону резания с заданным шагом, резку заготовки и т.д.
-
Полуавтоматический
Оператор на ПУ задает шаг подачи заготовки и кол-во резов.
Система управления станка выполняет подготовительные операции в автоматическом режиме
Операции перемещение заготовки в зону резания с заданным шагом и резка заготовки производится с пульта по команде оператора.
-
Ручной
Все операции станка производятся по команде оператора.
| Модель станка | Диаметр заготовки, мм | Длина заготовки, мм | Частота вращения круга, об/мин | Скорость резания, м/с | Точность отрезки, мм | Перемещение круга по оси качалки, мм |
|---|---|---|---|---|---|---|
| Абразивно-отрезной станок Абразивно-отрезной станок ASM400-45SH | 60 - 110 | 200 - 1500 | до 2850 | 80 | 0,25 | до 250 |
03 Абразивно-отрезные станки SITEK без автоматизации

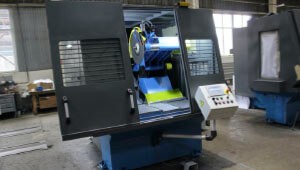

Добавить в мой файлДля отрезания отливок и прибылей, а также нарезания мерных заготовок в ручном режиме используют абразивно-отрезные станки без автоматизации ASM250-3L и ASM400-15L. Они используются в условиях производства, на котором невозможно автоматизировать процесс. Например, слишком маленькие партии или слишком часто нужно менять параметры резания.
Особенности абразивно-отрезных станков с ручным управлением
-
Система охлаждения
Возможность подвода СОЖ повышает ресурс работы абразивного круга и снижает влияние температур на структуру металла.
-
Дополнительные возможности
Дополнительно можно установить поворотные тиски. Это позволит нарезать заготовки под углом, а также изделия с большим диаметром отрезать за один установ.
-
Большой ход стола
Широкий диапазон перемещений стола позволяет обрабатывать блоки отливок габаритами до 500 мм.
| Модель станка | Количество осей станка | Перемещение круга по оси Y, мм | Перемещение круга по оси Z, мм | Перемещение круга по оси X, мм | Мощность привода главного движения, кВт | Режим управления |
|---|---|---|---|---|---|---|
| Абразивно-отрезной станок Абразивно-отрезной станок ASM250-3L | 3 | 380 | 120 | 120 | 15 | Ручной |
| Абразивно-отрезной станок Абразивно-отрезной станок ASM400-15L | 4 | 210 | 400 | 400 | 30 | Ручной |
Примеры реализованных проектов
Каждый из станков линейки SITEK может похвастаться просторной рабочей зоной, что позволяет туда устанавливать дополнительное приспособление и обрабатывать детали больших размеров. А благодаря установке, например, поворотных тисков, можно нарезать изделия под углом к оси.
Наши абразивно-отрезные станки могут оснащаться регулируемыми упорами и лазерной указкой, что помогает лучше контролировать размер и повышает точность обработки в целом.

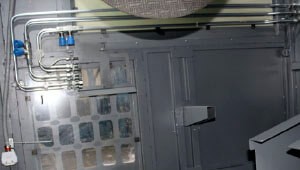

Наличие системы СОЖ увеличивает ресурс работы абразивного круга и уменьшает влияние температурных факторов на структуру материала.

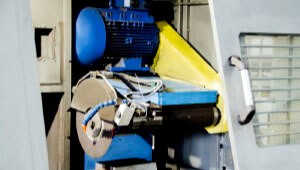

А лазерный контроль износа инструмента позволяет вовремя заметить неполадки. При износе круга сверх размера, обеспечивающего полное прорезание заготовки, лазерная система подаст сигнал на остановку процесса резания. После замены круга станок продолжит работу в автоматическом режиме по заданной программе.
